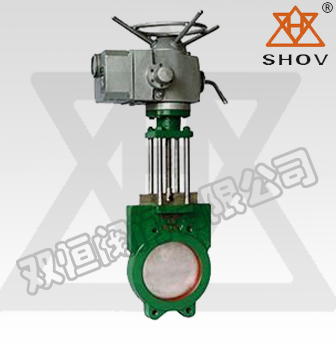

漿液閥

主要特點

      1、可提升的閘板密封面,可刮除密封面上的粘著物,自動清除雜物;
  2、具備關斷或關斷+節流的雙重使用功能;
  3、超短結構長度,節省材料,減輕管路系統整體重量;
  4、占用有效空間小,能有效支持管道的強度,減少管道振動;
  5、三角形的支架節省原材料,保證需要的力學性能;
  6、閥體上的導向塊使閘板正確運動。擠壓快保證閘板有效密封;
  7、適合在不同排布管道上任意角度安裝。

主要性能規范

型號
公稱壓力
試驗壓力
適用溫度
適用介質
閥體強度試壓
密封面試壓
Z73X-6
0.6
0.9
0.66
≤120℃
煤漿、糖漿、紙漿、泥漿、污水、礦渣
Z73X-10
1.0
1.5
1.1

主要連接及外形尺寸

型號
公稱通經DN
尺寸
L
D1
D2
Z-Φd
D0
H
H1
Z73X
50
40
125
100
4-Φ18
240
296
347
65
40
145
120
4-Φ18
240
301
367
80
50
160
135
4-Φ18
240
326
410
100
50
180
155
8-Φ18
280
374
476
125
50
210
185
8-Φ18
280
414
541
150
60
240
210
8-Φ23
360
488
650
200
60
195
265
8-Φ23
360
553
754
250
70
350
320
12-Φ23
400
695
945
300
80
400
368
12-Φ23
400
796
1097
350
92
460
428
16-Φ23
400
895
1245
400
120
515
482
16-Φ25
400
1285
1455
450
120
565
532
20-Φ25
400
1380
1650
500
132
620
585
20-Φ25
400
1420
1796
600
132
725
685
20-Φ30
400
1540
2010
