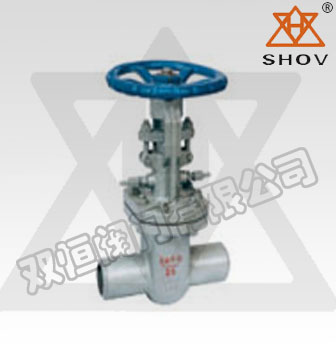

DS系列水封閘閥結構特點及用途

1、本產品的閥蓋填料室具有水密封結構，當接口通入壓力為0.6-1MPa的水時，可使系統與大氣隔離，保證系統具有良好的氣密性。
2、DS/Z型系列采用雙閘板向彈性密封、啟閉靈活、迅速、密封可靠。
3、產品結構簡單、緊湊合理、檢修方便、使用壽命等。
4、在管路上作啟閉裝置用，必須處于全開或全閉狀態，不得用于調節流量。
5、閥門連接方式有法蘭和焊接兩種，驅動方式為手動和電動。
6、DS系列水封閥門適用于公稱壓力≤10.0MPa，工作溫度≤425℃，工作介質為水、蒸氣、油品和非腐蝕氣體的管路上作啟閉裝置用，尤其用于電廠汽機真空冷凝系統。

主要性能規范試驗壓力

試驗壓力	公稱壓力PN（MPa）
	1.0	1.6	2.5	4.0	6.4	10.0
殼體強度試驗	1.5	2.4	3.8	6.0	9.6	15.0
密封試驗	1.1	1.8	2.8	4.4	7.0	11.0
上密封試驗	1.1	1.8	2.8	4.4	7.0	11.0
氣密封試驗	0.5-0.7

使用范圍

產品類型	適用溫度	適用介質℃
碳鋼型C型	≤425℃	水、蒸汽、油品、非腐蝕性氣體
合金鋼I型	≤540℃	水、蒸汽、油品、非腐蝕性氣體
